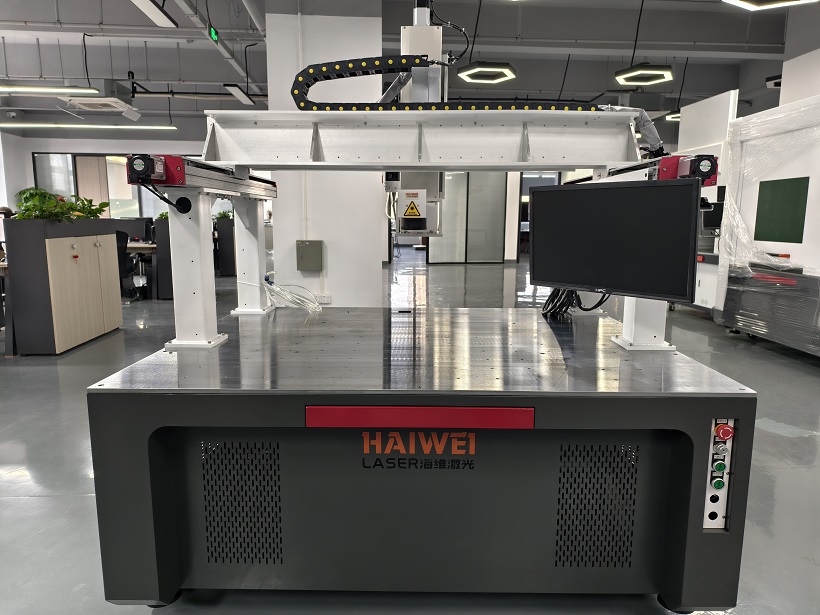

大幅面激光打標機:滿足大型工件的打標需求
隨著工業制造向大型化、集成化發展,傳統標準行程激光打標設備已難以滿足某些行業對大型工件激光打標的需求。在工程機械、軌道交通、能源裝備和建筑鋼結構等領域,用戶面臨如何在數米級部件上實現清晰、穩定標識的挑戰。大幅面激光打標機正是為解決這一痛點而設計的專業解決方案。

什么是大幅面激光打標機?
大幅面激光打標機指工作幅面顯著大于常規設備的激光標識系統,通常X/Y軸行程可達1.5m×1.5m以上,部分定制機型甚至達到3m×6m。與小型打標機不同,它不僅放大了移動范圍,更在結構剛性、運動控制和光路設計上進行了系統性優化,確保在大行程下仍保持打標精度和光斑質量。
核心技術特點
高剛性龍門結構:采用重型導軌與直線電機或伺服齒條驅動,保證長距離運行的平穩性和重復定位精度,避免因框架變形導致的標記失真。
動態聚焦系統:配備自動Z軸調焦模塊(如伺服升降平臺或振鏡聯動變焦),可適應工件表面高度變化,確保大范圍內焦點一致。
遠程振鏡技術:使用f-theta透鏡或遠心場鏡,配合高功率光纖或CO?激光源,實現遠距離、大范圍的高速掃描。
分區域打標功能:軟件支持多區域拼接打標,通過精準坐標補償,實現整板連續標識無錯位。
適用場景與行業應用
大幅面激光打標機廣泛應用于:
鋼結構件編號與追溯碼標記
軌道交通車體部件信息標識
風電設備法蘭盤、塔筒的耐久性標記
大型壓力容器、儲罐的合規性標簽
建筑模板、鋁模的序列號與規格標注
這些大型工件激光打標任務通常要求字符高度達幾十毫米,且需長期耐受戶外環境、高溫或腐蝕,激光打標憑借其永久性、高對比度優勢成為首選。
如何選擇適合的大幅面系統?
用戶在選型時應重點關注:
實際打標尺寸:明確最大工件尺寸和常用標記區域,避免過度配置。
精度要求:確認最小字符尺寸和位置重復性需求,一般定位精度應優于±0.1mm/m。
集成方式:可選擇固定式龍門、移動式懸臂或與生產線聯動的在線式結構。
環境適應性:車間粉塵、振動和溫差會影響設備穩定性,需評估防護等級。
與傳統方式的對比優勢
相比噴碼、貼標或人工刻印,大幅面激光打標機無需耗材,標記不可篡改,抗磨損和耐化學性強,適合長期服役部件的全生命周期追溯。
大幅面激光打標機并非簡單放大版的小型設備,而是針對大型工件激光打標需求開發的專業系統。其價值不僅在于覆蓋更大面積,更體現在對精度、穩定性和集成能力的全面提升。對于需要在重型結構件上實現高效、永久標識的制造企業,合理的選擇大幅面激光打標解決方案,是提升生產規范性和產品可追溯性的重要技術支撐。
